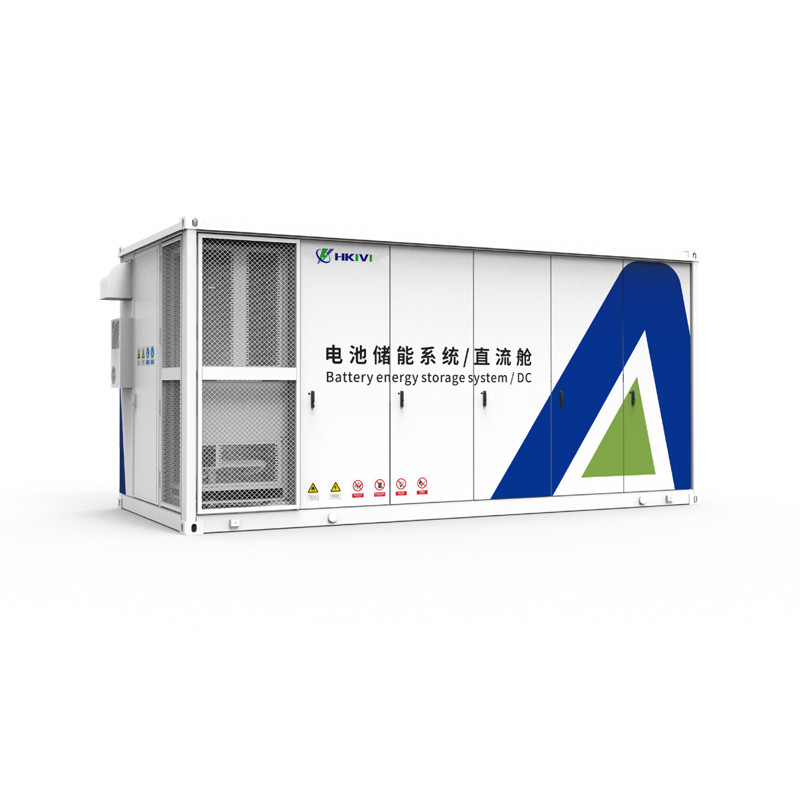

باتری ذخیره انرژی کابین BESS DC با حفاظت بهتر از محفظه

باتری ذخیره انرژی کابین BESS DC با حفاظت بهتر از محفظه

ESS-DC-2500/5000-Y یک راه حل پیشرفته برای سیستم ذخیره انرژی باتری (BESS) است که برای کاربردهای ذخیره انرژی در مقیاس بزرگ طراحی شده است.این سیستم DC-coupled برای ارائه عملکرد بالا طراحی شده است، قابلیت اطمینان و ایمنی در انکشافات ذخیره سازی انرژی در مقیاس خدمات عمومی، تجاری و صنعتی. معماری ماژولار اجازه می دهد تا پیکربندی های انعطاف پذیر با ظرفیت های 2 تا 4 درجه را داشته باشد.5MWh تا 5MWh، باعث می شود آن را به نیازهای مختلف پروژه سازگار کند.

به عنوان یک سیستم DC-coupled،ESS-DC-2500/5000-Y به طور مستقیم با منابع انرژی تجدید پذیر (مانند شبکه های خورشیدی PV) و سیستم های تبدیل قدرت (PCS) بدون نیاز به مراحل تبدیل AC-DC اضافی ارتباط برقرار می کند.این رویکرد طراحی به طور قابل توجهی کارایی سیستم کلی را با کاهش تلفات تبدیل انرژی که به طور معمول با سیستم های AC مرتبط است، بهبود می بخشد.این سیستم شامل چندین جزء کلیدی است.:

• قفسه های باتری: قفسه های از پیش پیکربندی شده حاوی ماژول های باتری لیتیوم یون با سیستم مدیریت باتری یکپارچه (BMS)

• سیستم تبدیل قدرت: تبدیل کننده های دو طرفه DC-AC با کارایی بالا (معمولاً با ورودی 1500V DC)

• سیستم مدیریت انرژی (EMS): پلت فرم کنترل پیشرفته برای نظارت بر سیستم، بهینه سازی و تعامل شبکه

• سیستم مدیریت حرارتی: راه حل خنک کننده دقیق با حفظ دمای عملیاتی مطلوب

• سیستم های ایمنی: حفاظت چند سطحی از جمله خاموش کردن آتش و تشخیص گاز

ESS-DC-2500/5000-Y به ویژه با پیکربندی "Y" قابل توجه است.که به معماری الکتریکی تخصصی آن اشاره دارد که برای افزایش قابلیت اطمینان سیستم از طریق افزایشی و تحمل خطا طراحی شده استاین پیکربندی اجازه می دهد تا کار را حتی در صورت شکست قطعات جداگانه ادامه دهد، و آن را به ویژه برای برنامه های مهم مهم مناسب می کند.

فن آوری های اصلی و نوآوری ها

تکنولوژی باتری پیشرفته

ESS-DC-2500/5000-Y ازشیمی باتری لیتیوم فوسفات آهن (LFP)، که ویژگی های ایمنی برتر و عمر چرخه را در مقایسه با سایر انواع لیتیوم یون ارائه می دهد.

• بهینه سازی در سطح سلول: هر سلول باتری به صورت جداگانه توسط BMS کنترل و تعادل می شود تا عملکرد یکنواخت و طول عمر را تضمین کند

• پیشگیری از فرار حرارتی در سطح بسته: طراحی نوآورانه به طور موثر حوادث حرارتی را در بسته های باتری های جداگانه محدود می کند و از گسترش به کل سیستم جلوگیری می کند10

• طول عمر چرخه: طراحی شده برای 6000+ چرخه در 80% عمق تخلیه (DOD) ، به طور قابل توجهی کاهش هزینه ذخیره سازی (LCOS)

•

تبدیل قدرت هوشمند

سیستم شاملتکنولوژی تبدیل قدرت 1500V DC، که هزینه های سیستم را کاهش می دهد و در مقایسه با معماری های سنتی 1000 ولت بهره وری را افزایش می دهد. ویژگی های اصلی عبارتند از:

• جریان قدرت دو طرفه: انتقال بدون دردسر بین حالت شارژ و تخلیه با زمان پاسخ <100ms

• کار در محدوده ولتاژ گسترده: سازگار با ورودی 1000V-1500V DC، با شرایط مختلف شارژ باتری

• بهره وری تبدیل بالا: حداکثر کارایی بیش از ۹۸.۵٪ از طریق توپولوژی پیشرفته و دستگاه های قدرت SiC

•

توانایی شکل گیری شبکه

یکی از ویژگی های برجسته ESS-DC-2500/5000-Yقابلیت تشکیل شبکهاجازه می دهد:

• ایجاد و حفظ ولتاژ شبکه و فرکانس به طور مستقل (امکان شروع سیاه)

• ارائه بی وقفه مجازی برای تثبیت شبکه ها با نفوذ قابل تجدید بالا

• کار در هر دو حالت متصل به شبکه و جزیره به صورت یکپارچه

•

مدیریت هوشمند انرژی

سیستم مدیریت انرژی یکپارچه (EMS):

• مدیریت اصلاح شده چهار طبقه: نظارت در زمان واقعی از سطح سلول تا سطح سیستم

• بهینه سازی مبتنی بر هوش مصنوعی: تعدیل پویا استراتژی های شارژ / تخلیه بر اساس قیمت برق، الگوهای بارگذاری و پیش بینی هوا

• کالیبراسیون خودکار SOC: مداخله دستی را کاهش می دهد و دقت حالت شارژ را بهبود می بخشد

سناریوهای کاربرد و ادغام سیستم

ذخیره سازی انرژی در مقیاس خدمات عمومی

ESS-DC-2500/5000-Y برایبرنامه های ذخیره سازی انرژی در مقیاس شبکه:

• تراشیدن در اوج: کاهش هزینه های تقاضا از طریق تخلیه در دوره های اوج

• تنظیم فرکانس: ارائه خدمات کمکی کنترل فرکانس با پاسخ سریع (FCAS)

• صاف کردن انرژی های تجدید پذیر: کاهش تغییرات تولید خورشیدی/بادی

• تعویق ظرفیت: تاخیر در ارتقاء زیرساخت های گران قیمت شبکه

•

کاربرد های تجاری و صنعتی (C&I)

برای کاربران C&I، این سیستم ارائه می دهد:

• مدیریت هزینه های تقاضا: کاهش مجازات های حداکثر تقاضا

• میانجیگری انرژی: ذخیره انرژی در زمان پایین بودن قیمت و استفاده از آن در زمان بالا بودن قیمت

• قدرت پشتیبان: تامین برق بدون وقفه در طول قطع برق

• ادغام شبکه های کوچک: خدمت به عنوان ستون فقرات سیستم های انرژی مستقل

•

ادغام انرژی های تجدید پذیر

این سیستم درپیکربندی های تجدید پذیر و ذخیره سازی:

• جفت سازی خورشیدی فتو: ذخیره سازی انرژی خورشیدی اضافی برای استفاده در شب

• تقویت انرژی بادی: جبران تغییرات باد

• نیروگاه های هیبریدی: ترکیب منابع تجدیدپذیر متعدد با ذخیره سازی

•

کاربردهای تخصصی

• قابلیت شروع سیاه: بازگرداندن برق پس از قطع شبکه

• پشتیبانی ضعیف شبکه: تثبیت شبکه های دورافتاده یا توسعه نیافته

• عملیات در ارتفاعات بالا: برای تاسیسات تا 5000 متر ارتفاع گواهی داده شده است

ESS-DC-2500/5000-Y نشان می دهد قدرت ویژه ای دربرنامه های شبکه سازی تمام سناریو، پس از گذراندن آزمایش های کوتاه مدت دقیق برای اثبات قابلیت اطمینان در حفظ ثبات شبکه در شرایط چالش برانگیز10. Its ability to seamlessly integrate renewable energy at different penetration levels has earned international recognition from technical organizations including the Chinese Society for Electrical Engineering
