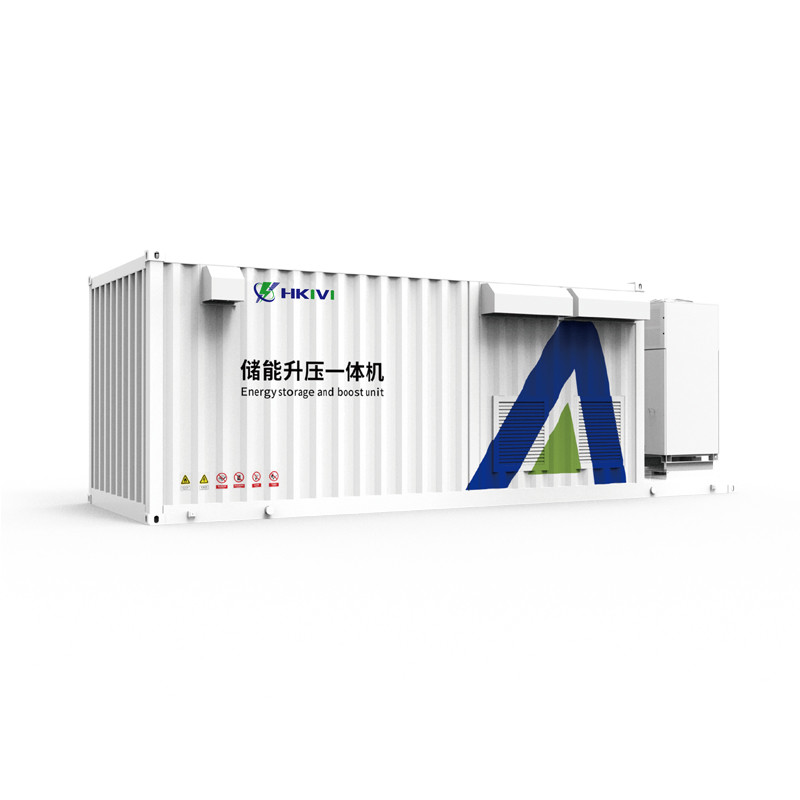

سیستم تقویت ذخیره انرژی باتری BESS با عملکرد موازی

سیستم تقویت ذخیره انرژی باتری BESS با عملکرد موازی

اينمحلول تقویت کننده همه در یکچندین جزء کلیدی را به یک بسته بهینه سازی شده واحد ادغام می کند:

• ترانسفورماتور با کارایی بالا: طراحی شده برای حداقل از دست دادن انرژی در هنگام تبدیل ولتاژ

• سیستم پیشرفته تبدیل قدرت (PCS): اجازه می دهد تا جریان قدرت دو طرفه بین ذخیره سازی و شبکه

• واحد کنترل هوشمند: هماهنگی عملیات سیستم با سیستم مدیریت انرژی گسترده تر

• تجهیزات محافظتی و سوئیچ: اطمینان از عملکرد ایمن در شرایط مختلف شبکه

• سیستم خنک کننده: حفظ دمای عملیاتی مطلوب برای تمام اجزای

ESS-AC-5000 به ویژه با قابلیت های خود قابل توجه است.فلسفه طراحی ماژولار، اجازه می دهد تا پیکربندی ظرفیت انعطاف پذیر برای مطابقت با نیازهای مختلف پروژه.این رویکرد طراحی امکان مقیاس پذیری آسان از تاسیسات تجاری کوچکتر به پروژه های ذخیره سازی انرژی در مقیاس خدمات عمومی را فراهم می کند.

فن آوری های اصلی و نوآوری ها

تبدیل قدرت با کارایی بالا

ESS-AC-5000 شاملالکترونيک هاي قدرتي پیشرفتهبرای به حداقل رساندن تلفات انرژی در طول فرآیند تقویت:

• تکنولوژی تبدیل مبتنی بر SiC: استفاده از نیمه هادی کربید سیلیکون (SiC) برای کاهش تلفات سوئیچ و فرکانس های عملیاتی بالاتر در مقایسه با IGBT های سنتی مبتنی بر سیلیکون1

• توپولوژی چند سطحی: معماری پیشرفته کنورتر که کیفیت موج را بهبود می بخشد و تحریف هارمونیک را کاهش می دهد

• تنظیم ولتاژ دینامیک: تنظیم خودکار پارامترهای تبدیل برای حفظ کارایی بهینه در شرایط مختلف بار

•

ادغام شبکه هوشمند

ویژگی های سیستمقابلیت های پیشرفته پشتیبانی از شبکهکه فراتر از تبدیل ولتاژ ساده هستند:

• قابلیت ایجاد شبکه: می تواند ولتاژ و فرکانس شبکه را به طور مستقل ایجاد و حفظ کند، که برای شبکه های ضعیف یا عملیات جزیره ای بسیار مهم است

•

• جبران قدرت واکنش: پشتیبانی VAR پویا را برای بهبود ثبات شبکه فراهم می کند

• تنظیم فرکانس: پاسخ سریع به انحراف فرکانس شبکه (زمان پاسخ <100ms)

• خطای عبور: در حین اختلال شبکه در هر کد شبکه مربوطه کار می کند

•

سیستم مدیریت حرارتی

ESS-AC-5000 از یکمحلول خنک کننده پیشرفتهبرای اطمینان از عملکرد قابل اعتماد:

• روش خنک کننده هیبریدی: ترکیب خنک کننده مایع برای الکترونیک قدرت با خنک کننده هوا برای ترانسفورماتور

• کنترل فن سازگاری: به طور پویا تنظیم شدت خنک کننده بر اساس بار و شرایط محیطی

• نظارت بر دمای هوا: ردیابی مستمر دمای اجزای بحرانی با پیش بینی جلوگیری از گرم شدن بیش از حد

•

ویژگی های ایمنی و حفاظت

سیستم شامللایه های حفاظت چندگانه:

• حفاظت الکتریکی جامع: تشخیص ولتاژ بالا، ولتاژ پایین، جریان بالا، مدار کوتاه و فلش قوس

• سیستم پیشگیری از آتش: قابلیت های تشخیص زودهنگام دود و سرکوب آن

• نظارت بر انزوا: بررسی مداوم سلامت عایق

• خاموش شدن اضطراری: قابلیت قطع اتصال سریع در شرایط بحرانی

سناریوهای کاربرد و ادغام سیستم

ذخیره سازی انرژی در مقیاس خدمات عمومی

ESS-AC-5000 به ویژه دربرنامه های ذخیره سازی انرژی در مقیاس شبکه:

• ادغام در سطح انتقال: امکان اتصال مستقیم سیستم های باتری بزرگ به شبکه های انتقال ولتاژ بالا

• خدمات فرعی: مشارکت در بازار تنظیم فرکانس و پشتیبانی ولتاژ را تسهیل می کند

• صاف کردن انرژی های تجدید پذیر: کمک به کاهش تغییرات از مزارع خورشیدی و بادی

•

کاربرد های تجاری و صنعتی (C&I)

برای تاسیسات C&I، سیستم ارائه می دهد:

• تراشیدن در اوج: کاهش هزینه های تقاضا با تخلیه در دوره های اوج

• قدرت پشتیبان: در هنگام قطع شبکه عملیات حیاتی را حفظ می کند

• پشتیبانی از شبکه های کوچک: به عنوان رابط شبکه برای سیستم های انرژی مستقل عمل می کند

•

ادغام انرژی های تجدید پذیر

سیستم تقویت کننده درپیکربندی های تجدید پذیر و ذخیره سازی:

• نیروگاه های خورشیدی: تولید مازاد را برای استفاده بعدی یا تزریق شبکه ذخیره می کند

• مزارع بادی: تعویض تغییرات بادی و فراهم کردن بی وقفه

• نیروگاه های هیبریدی: ترکیبی از منابع تجدیدپذیر متعدد با ذخیره سازی

•

کاربردهای تخصصی

• پشتیبانی ضعیف شبکه: شبکه های دور افتاده یا توسعه نیافته را ثبات می دهد

• قابلیت شروع سیاه: کمک به بازگرداندن برق پس از قطع گسترده

• عملیات در ارتفاعات بالا: برای تاسیسات تا 5000 متر ارتفاع گواهی داده شده است
