سیستم تبدیل برق ESS PCS-2500 با سازگاری قوی شبکه برق

سیستم تبدیل برق ESS PCS-2500 با سازگاری قوی شبکه برق

Aسیستم تبدیل قدرت (PCS)یک قطعه الکترونیک قدرت مرکزی است که برای تبدیل و کنترل موثر فرم انرژی طراحی شده است.

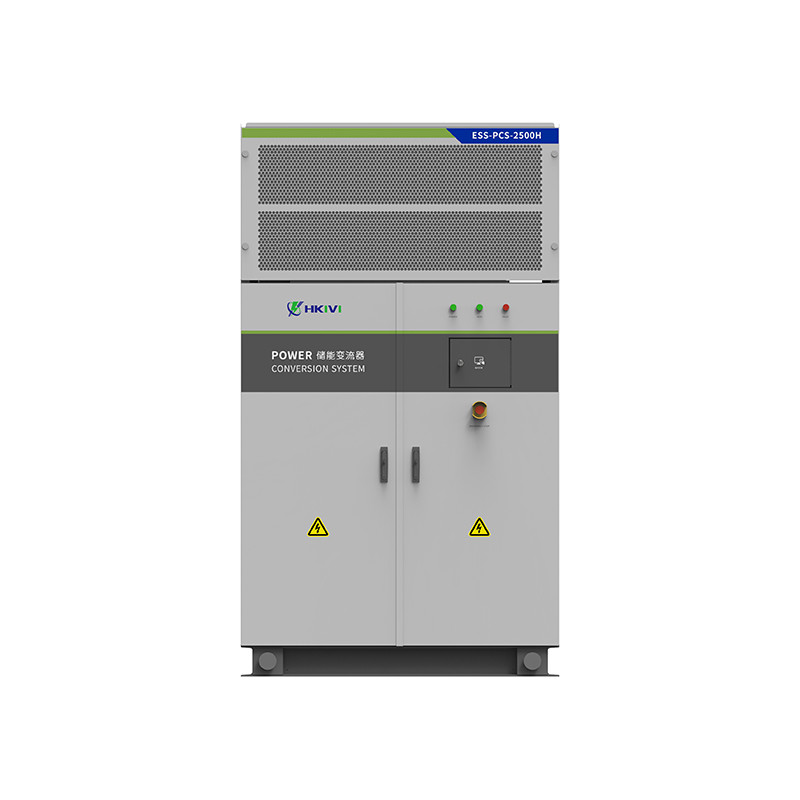

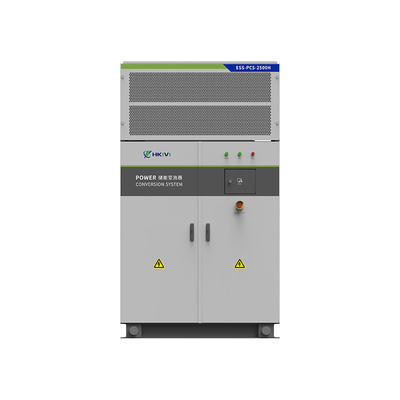

درESS PCS-2500یک دستگاه با کارایی بالا استسیستم تبدیل قدرت شبکه (GFM)برایبرنامه های ذخیره سازی انرژی در مقیاس بزرگاز جملهذخیره سازی باتری در مقیاس خدمات عمومی، ادغام انرژی های تجدید پذیر و پشتیبانی از میکرو شبکه. با2،500kW (2.5MW) قدرت نام تجاری، اين شاملتوپولوژی مبتنی بر SiC، معماری ماژولار و توابع پیشرفته پشتیبانی شبکه، که آن را برای پروژه هایی که نیاز به کارایی بالا، مقیاس پذیری و قابلیت اطمینان دارند، ایده آل می کند.

مشخصات فنی کلیدی

ویژگی های اصلی:
✅قابلیت شکل گیری شبکه (GFM):

• فراهم می کندبی وقفه مصنوعیوعملکرد شروع سیاهبرای عملیات خارج از شبکه یا میکرو شبکه.

• حمایتVSG (جنراتور همزمان مجازی)حالت برای همگام سازی شبکه پایدار.

✅واکنش فوق العاده سریع:

• <10msزمان واکنش برایتنظیم فرکانس (FFR/FCR)وپشتیبانی ولتاژ.

✅ماژولار و مقیاس پذیر:

• حمایتN + X تخفیفوقابل تعویض گرمماژول های قدرت برای حداقل زمان توقف

✅مدیریت پیشرفته حرارتی:

• خنک سازی مایعتضمین عملکرد پایدار در دمای شدید (-30°C تا +60°C).

سناریوهای کاربرد

(1) ذخیره سازی انرژی در مقیاس خدمات عمومی

• تنظیم فرکانس (AGC):

  • فراهم می کند±2٪ کنترل باند مردهبرای ثبات شبکه (به عنوان مثال، انطباق بازار PJM).

• تراشیدن اوج و صاف کردن تجدید پذیر:

  • کاهش می دهد±15٪/دقيقه نوسانات PV/باد(مطابق IEC 61400-21)

(2) ادغام انرژی های تجدید پذیر

• نیروگاه های هیبریدی خورشیدی و بادی:

  • امکان می دهدبا اتصال مستقیمسیستم های با کارایی بالاتر (در مقایسه با تنظیمات سنتی AC-coupled).

• شبیه سازی بی وقفه:

  • شبیه سازیرفتار ژنراتور هم زمانبرای حمایت از شبکه های ضعیف.

(3) سیستم های ریز شبکه و خارج از شبکه

• قابلیت شروع سیاه:

  • ميتونه دوباره راه بندازه0.2C سرعت تخلیهبدون قدرت خارجی

• عملیات موازی چند PCS:

  • امکان می دهدمقیاس MWتوسعه (به عنوان مثال پارک های صنعتی جزیره ای).

مزیت های رقابتی در مقابل همتایان صنعت

چرا این کتاب برجسته است؟:

• چگالی قدرت بالاتر(چاپ کمتر در هر مگاوات)

• کاهش خسارت های تغییر(SiC در مقابل IGBT).

• پشتیبانی شبکه بهتر(GFM برای شبکه های ناپایدار).

روند توسعه آینده

• کنترل پیش بینی شده با هوش مصنوعی:

  • ادغام بادوقلوی دیجیتالبرای بهینه سازی بهره وری در زمان واقعی.

• هیبریدیزاسیون هیدروژن:

  • اتصال بالقوه باالکترولایزرهابرای نگهداری طولانی مدت.

برایپیشنهادات فنی سفارشی، ارائه:

1. نمودار یک خط سایت (SLD)

2. الزامات انطباق شبکه(به عنوان مثال، IEEE 1547-2018، EU RfG)

3. نوع باتری(به عنوان مثال، LiFePO4، باتری های جریان)
